500V хананы суурилуулсан идэвхтэй идэвхтэй гармоник шүүлтүүр

Цахилгаан эрчим хүчийг сайжруулах хамгийн сайн шийдлийг хайж байна уу? Манай 500V хананы суурилуулсан идэвхтэй идэвхтэй шүүлтүүр нь үр ашигтай гүйцэтгэл, найдвартай хамгаалалтыг санал болгодог. Geya-ийн шинэлэг шийдэл нь таны хэрэгцээг хэрхэн хангаж болохыг олж мэдээрэй. Дэлгэрэнгүй мэдээллийг бидэнтэй холбоо бариарай!

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

500V хананы суурилуулсан идэвхтэй идэвхтэй шүүлтүүр (AHF) нь гурван фазын дөрвөн утас (3P4W) 5-р фазын тусламжтайгаар гармоник аргаар (3P4W) DSP + CPL дижитал Хяналтын цөм ба гурван түвшний топологи ашиглан энэ AHF-ийг нарийн зохицол өгдөг. Мөрний загвар нь параллель холболт, суулгалт, засвар үйлчилгээ, засвар, засвар үйлчилгээ, засвар үйлчилгээ хийх боломжийг олгодог. 500V хананы хананд суурилуулсан AHF нь 2-р захиалгат гармоникыг үр дүнтэй, шүүлтүүрээс 95% хүртэл шүүгдэг. 100А-д үнэлгээ өгсөн, энэ ханан дээр суурилуулсан нэгж нь өндөр хүчдэлийн аж үйлдвэрийн өргөдөлд найдвартай хүч чадлыг баталгаажуулдаг.

Загварын тодорхойлолт:

Эр Нү Пуу	Ahf	0.4	50а	/	4 -L	W
Енд орсны код	Идэвхтэй гармоник шүүлтүүр	Хүч сулсгалын чанар 0.5: 500V ± 20%	Тооцоолсон хүчин чадал (KVAR) 100A		3L: Гурван фаз гурван фазын гурван утас 4л: Дөрвөн фазын дөрвөн фаз	W: хананд суурилуулсан

Онцлог:

● DSP + CPL-ийг ашиглана уу, гурван түвшний топологийн технологи, гармоник гүйдлийн өнөөгийн нөхөн олговрыг биелүүлэхийн тулд ALPORONIONCOTION ELDGORION-ийг ашиглана уу.
● Олон тооны модулиудын зэрэгцийг хөнгөвчлөх, бага зэрэг зай эзэлдэг модуль загварыг үрчлэх, бага зай эзэлдэг бөгөөд арчлахад хялбар байдаг.
● Бие даасан агаарын сувгийн бүтцийн дизайн, бие даасан агуулах нь тоног төхөөрөмжийн тогтвортой ажиллагааг хангаж өгдөг.
● Энэ нь гармоникийг өргөн хүрээний гармоникийг 2-оос 50 гармоник байдлаар шалгаж, тэнцвэргүй байдлын асуудлыг нэг зэрэг шийдвэрлэх боломжтой.
● Гармоник шүүлтүүрийн хэмжээ өндөр байна. Хэрэв хүчин чадал нь зөвшөөрвөл гармоник одоогийн шүүлтүүрийн хэмжээ 95% -ийг эзэлж болно. Тоног төхөөрөмжийн урт хугацааны тогтвортой ажиллагааг хангах 100% гүйдлийн хязгаарлалтыг тохируулна уу.

Програмууд:

500V хананы суурилуулсан идэвхтэй идэвхтэй шүүлтүүрүүд нь өндөр хүчдэлийн үйлдвэрлэлийн янз бүрийн тохиргоонд хүч чадлын чанарыг хадгалахад чухал үүрэг гүйцэтгэдэг.

● Хүнд салбар:Мэдрэмжтэй тоног төхөөрөмжийг хамгаалах, газрын тос, бооцоо, үйлдвэр, үйлдвэрлэл гэх мэт үйлдвэрлэлийн технологийн техник хэрэгслийг хамгаалах, найдвартай үйл ажиллагааг хангах.
● Сэргээгдэх эрчим хүчний интеграц:Нарны болон салхины хүч гэх мэт сэргээгдэх эрчим хүчний эх үүсвэр, гармоник хэллэг, гармоник гажуудлыг үүсгэдэг.
● Өндөр хүчдэлийн өгөгдлийн төвүүд:500V-д ажиллаж байгаа дэд бүтцийг 500V ажиллуулдаг дэд бүтцийг хангах цэвэр хүчийг өгөх.
● Аж үйлдвэрийн моторын хөтчүүд:Том моторын драйверууд үүссэн гармоник гажуудлыг багасгах, үр ашиг, эрчим хүчний зардлыг бууруулах.

500V хананы суурилуулсан идэвхтэй идэвхтэй шүүлтүүрүүд нь өндөр хүчдэлийн програмыг шаардахад хүч чадлыг оновчтой болгох бат бөх, үр дүнтэй шийдлийг санал болгодог.

500V Wall-mounted Active Harmonic Filter

Техникийн параметрүүд:

	220V цуврал	380V цуврал	500V цуврал		690V цуврал
Өндөр	<2000м, 2000м-ээс дээш 2000м-ээс дээш, GB / T3859.2
Орчны температур	-20 ~ + 50 ℃
Харьцангуй чийгшил	≤90%, Сарын хамгийн бага температурт 25 ℃ байх үед гадаргуу дээр конденсаци хийхгүй
Бохирдлын түвшин	Доорх III түвшин
Шарах цонх	AC220V ± 20%	AC380V ± 20%	AC500V ± 20%		AC690V ± 20%
Хөдөлмөрийн давдал	50 цаг ± 5%
Нөхөн төлөх	2хн	25/50/75/100/100 / 150A	100о		100о
Сүлжээ ухаанын бүтэц	L / n	3P3W / 3P4W	3P3W / 3P4W		3P3W / 3P4W
Тооцооны тоо зэрэгцээ холбогдсон	Том нэр
Машины ерөнхий ачаалал	≥97%
Сүлжээ ухаанын бүтэц	32кхц	16khz	12.8khz		12.8khz
Гэрийн хүрээ	2 ~ 50Times, дан нөхөн олговрын хувь нь тохируулж болно
Чиглэхийн сонголт	Реактив хүч	Реактив хүч, реактив хүч + астимметри
Реактив хүч урьдчилсан түвшин	≥95%	> 92%
Төвийг сахисан шүүлтүүр авъяас чадвар		Төвийг сахисан шугам шүүлтүүрийн шүүлтүүр нь фазын шүүлтүүрийн чадварыг 3 дахин их байна
Бүрэн хариу өгөх хугацаа	<10MS	<40M		<40M	<40M
Шуугиан	≤60DB	≤60DB		≤65db	≤65db
Удирдлаган арга арга	2-Talk Rs485 интерфэйс (GPRS / WiFi-ийг дэмждэг)
Хамгаалах	Хэт их ачаалал, програм хангамж / тоног төхөөрөмжийн хэт ачаалал, сүлжээний хэт их ачаалал, overvolate болон overvations, overtimations, overtionational, overtimational, overtionational, overtimational, overtimational, overtimational, overtimational, overtionational, overtimational, overtimational, overtimational, давтамжийн хэвийн бус байдал, давтамжийн хэвийн байдал, давтамжийн шинж чанар юм.	Хэт их ачаалал, програм хангамж / тоног төхөөрөмжийн хэт ачаалал, overvolate болон Indervations, of indervations, overtimational, overtimational, overtimational, overtimations, overtimational, overtimational, overtimational, overtimational, overtimational, overtimational, overtimational, давтамжийн алдаа, давтамжийн алдаа, давтамжийн алдаа, давтамжийн байдал, давтамжийн байдал
Суурилуулах арга	Өлгүүр / хананд суурилуулсан		Уйч
Ирж байна	Ирж буй ирж буй (Rack төрөл), дээд ирж буй (хананы суурилуулсан)		Ирж буй шугам
Хамгаалалтын түвшин	IP20

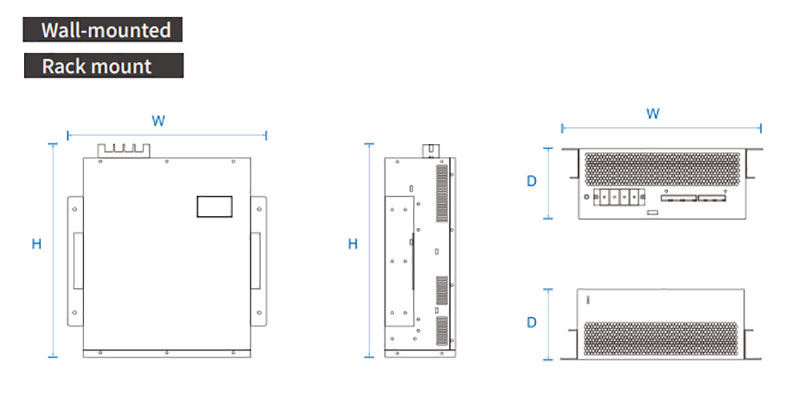

Загвар ба тодорхойлолт:

500V Wall-mounted Active Harmonic Filter

Иргэний
Загварын дугаар	Үнэлгээтэй гүйдэл (A)	Системийн хүчдэл (v)	Хэмжээ (D * W * H)	Хөргөлтийн арга
Gy apf-0.22-25A / 2L-R / W / W	25	220	220 * 330 * 160 мм	Албадан агаар хөргөх
Gy apf-0.4-25A / 4l-r / w / w / w	25	380 ± 20%	460 * 490 * 89 мм
Gy apf-0.4-50A / 4l-r / w / w	50	380 ± 20%	460 * 490 * 89 мм
Gy apf-0.4-75A / 4L-r / w / w / w	75	380 ± 20%	500 * 510 * 190 мм
Gy apf-0.4-100A / 4l-r / w / w	100	380 ± 20%	500 * 550 * 240 мм
Gy apf-0.4-150A / 4l-r / w / w	150	380 ± 20%	500 * 550 * 240 мм
Gy apf-0.5-100A / 4l-r / w / w / w	100	500 ± 20%	495 * 675 * 275 мм
Gy apf-0.69-100A / 4l-r / w / w	100	690 ± 20%	495 * 675 * 275 мм
